链接：https://pan.baidu.com/s/19Gsa6BKDqYUMzzjxtYyIxw

提取码：k5fr

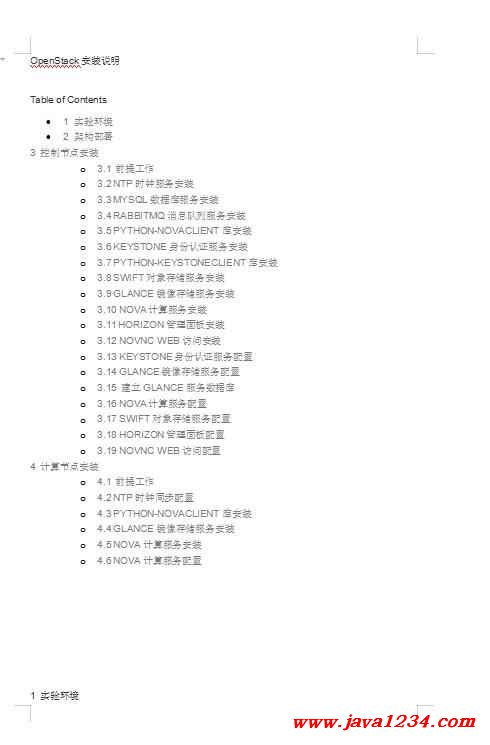

Table of Contents

1 实验环境

2 架构部署

3 控制节点安装

o3.1 前提工作

o3.2 NTP时钟服务安装

o3.3 MYSQL数据库服务安装

o3.4 RABBITMQ消息队列服务安装

o3.5 PYTHON-NOVACLIENT库安装

o3.6 KEYSTONE身份认证服务安装

o3.7 PYTHON-KEYSTONECLIENT库安装

o3.8 SWIFT对象存储服务安装

o3.9 GLANCE镜像存储服务安装

o3.10 NOVA计算服务安装

o3.11 HORIZON管理面板安装

o3.12 NOVNC WEB访问安装

o3.13 KEYSTONE身份认证服务配置

o3.14 GLANCE镜像存储服务配置

o3.15 建立GLANCE服务数据库

o3.16 NOVA计算服务配置

o3.17 SWIFT对象存储服务配置

o3.18 HORIZON管理面板配置

o3.19 NOVNC WEB访问配置

4 计算节点安装

o4.1 前提工作

o4.2 NTP时钟同步配置

o4.3 PYTHON-NOVACLIENT库安装

o4.4 GLANCE镜像存储服务安装

o4.5 NOVA计算服务安装

o4.6 NOVA计算服务配置













1 实验环境

硬件:

DELL R710(1台)

|------+--------------------------------------------------------|

| CPU  | Intel(R) Xeon(R) CPU E5620  @ 2.40GHz * 2                         |

|------+--------------------------------------------------------|| MEM  | 48GB                                                               |

|------+--------------------------------------------------------|

| DISK | 300GB                                                             |

|------+--------------------------------------------------------|

| NIC  | Broadcom Corporation NetXtreme II BCM5716 Gigabit Ethernet * 4   |

|------+--------------------------------------------------------|

DELL R410(1台)

|------+--------------------------------------------------------|

| CPU  | Intel(R) Xeon(R) CPU E5606  @ 2.13GHz * 2                         |

|------+--------------------------------------------------------|

| MEM  | 8GB                                                                |

|------+--------------------------------------------------------|

| DISK | 1T * 4                                                             |

|------+--------------------------------------------------------|

| NIC  | Broadcom Corporation NetXtreme II BCM5709 Gigabit Ethernet * 4   |

|------+--------------------------------------------------------|

系统：

CentOS 6.2 x64

Openstack版本：

Essex release（2012.1）

2 架构部署

配置信息

|-------------------+---------------+-------------+-------------|

| Machine/Hostname  |   External IP  | Internal IP | Used for     |

|-------------------+---------------+-------------+-------------|

| DELL R410/Control | 60.12.206.105 | 192.168.1.2 | Control Node|

| DELL R710/Compute | 60.12.206.99  | 192.168.1.3 | Compute Node|

|-------------------+---------------+-------------+-------------|

实例网段为10.0.0.0/24，Floating IP为60.12.206.110,实例网段桥接在内网网卡上，网络模式采用FlatDHCP

控制节点 /dev/sda为系统盘，/dev/sdb为nova-volume盘，/dev/sdc、/dev/sdd为swift存储用

服务器系统安装

1. CentOS 6.2 x64使用最小化安装方式

2. 服务器外网使用eth0

3. 服务器内网使用eth1

4. 所有服务均监听

3 控制节点安装

3.1 前提工作

导入第三方软件源

rpm -Uvh http://download.fedoraproject.org/pub/epel/6/i386/epel-release-6-5.noarch.rpm

rpm -Uvh http://pkgs.repoforge.org/rpmforge-release/rpmforge-release-0.5.2-2.el6.rf.x86_64.rpm

安装依赖包

yum -y install swig libvirt-python libvirt qemu-kvm python-pip gcc make gcc-c++ patch m4 python-devel libxml2-devel libxslt-devel libgsasl-devel openldap-devel sqlite-devel openssl-devel wget telnet gpxe-bootimgs gpxe-roms gpxe-roms-qemu dmidecode git scsi-target-utils kpartx socat vconfig aoetools

rpm -Uvh http://veillard.com/libvirt/6.3/x86_64/dnsmasq-utils-2.48-6.el6.x86_64.rpm

ln -sv /usr/bin/pip-python /usr/bin/pip

更新内核

通过uname -r 查看原内核版本，应如下：
